梳理 | 接近开关在应用过程中注意的问题

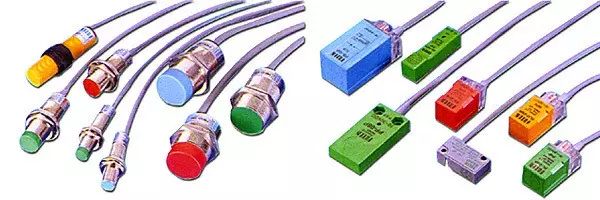

接近开关又 称无触点行程开关，它除可以完成行程控制和限位保护外，还是一种非接触型的检测装置，用作检测零件尺寸和测速等，也可用于变频计数器、变频脉冲发生器、液 面控制和加工程序的自动衔接等。特点有工作可靠、寿命长、功耗低、复定位精度高、操作频率高以及适应恶劣的工作环境等。

一、接近开关性能特点

在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。通常把这个距离叫“检出距离”。不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。不同的接近开关，对检测对象的响应能力是不同的。这种响应特性被称为“响应频率”。

1、接近开关的动作距离

①接近开关的动作距离与被检测体的材质有关系，在相同厚 度与感应面积的情况下，其动作距离之间的关系为S铁 >S不锈钢>S黄铜>S铝 >S铜

②接近开关的动作距离与被检测体的厚薄和面积大小有一定关 系（在被检测体材质相同时）。

2、接近开关的安装

①在金属上安装接近开关时应预留一定空间，以避免该开关 受到被检测物体之外的其他金属干扰而产生误动作。与感应面平 行的金属应在距离感应面三倍的检测距离之外在接近开关轴线 方向四周的金属应在以接近开关轴线为圆心，以三倍的接近开关 直径为直径的圆柱体以外。

②在同时安装两个或两个以上接近开关时为防止任意二者间 相互干扰，开关对置时应使两感应面在轴线方向的距离大于五倍 的检测距离并列安装时外圆柱面之间距离应大于三倍接近开关 直径的长度，若开关直径大小不等，应按较大接近开关的直径计算。

3、使用过程中应注意事项

①被检测体不应接触接近开关，以免因摩擦及碰撞而损伤接近开关

②用手拉拽接近开关引线会损坏接近开关，安装时最好在引 线距开关10厘米处用线卡固定牢固

③不应用脚踏接近开关，安装时最好设置保护罩壳

④开关使用距离应设定在额定距离的2/3以内，以免受温度 和电压影响，温度和电压的高低都将影响接近开关的灵敏度。

4 在布线及接线时应注意的问题

①电力线、动力线应尽量远离接近开关引线，无法避免时应 将电金属管套在外部并接地，以防开关损坏或误动作

②严禁通电接线，并应按接线输出回路原理图接线

③最好不要用两个接近开关的输出线控制同一个继电器的同 一个线圈，否则将无法辨认动作的来源，有时甚至产生误动作。

二、接近开关主要用途

接 近开关在航空、航空、航天技术以及工业生产中都有广泛的应用。在日常生活中，如宾馆、饭店、车库的自动门，自动热风机上都有应用。在安全防盗方面，如资料 档案、财会、金融、博物馆、金库等重地，通常都装有由各种接近开关组成的防盗装置。在测量技术中，如长度，位置的测量；在控制技术中，如位移、速度、加速 度的测量和控制，也都使用着大量的接近开关。

三、接近开关选用注意事项

在 一般的工业生产场所，通常都选用涡流式接近开关和电容式接近开关。因为这两种接近开关对环境的要求条件较低。当被测对象是导电物体或可以固定在一块金属物 上的物体时，一般都选用涡流式接近开关，因为它的响应频率高、抗环境干扰性能好、应用范围广、价格较低。若所测对象是非金属（或金属）、液位高度、粉状物 高度、塑料、烟草等。则应选用电容式接近开关。这种开关的响应频率低，但稳定性好。安装时应考虑环境因素的影响。若被物为导磁材料或者为了区别和它在一同 运动的物体而把磁钢埋在被测物体内时，应选用霍尔接近开关，它的价格最低。
